Conas cruinneas agus in-atrialltacht grinder crankshaft CNC a mheas?

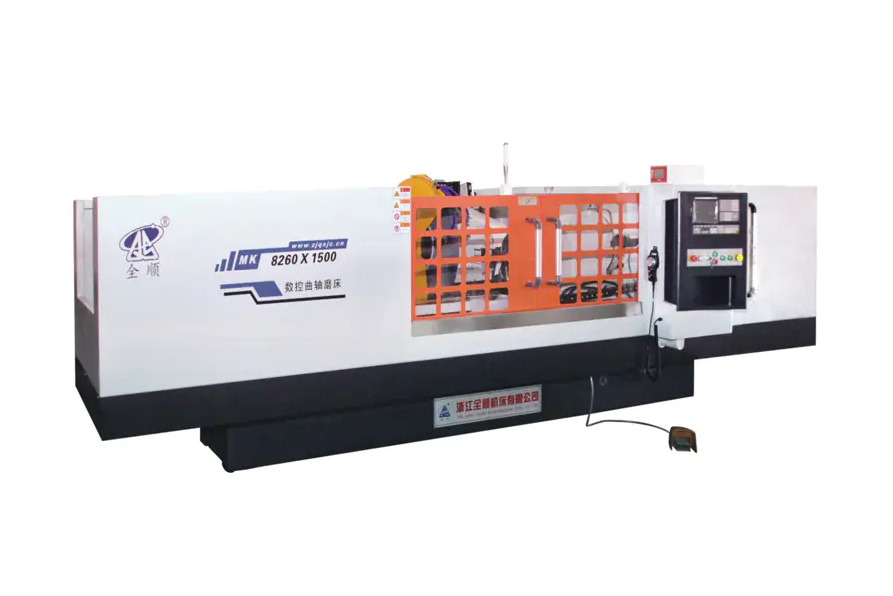

Measúnú a dhéanamh ar chruinneas agus ar in-atrialltacht a grinder crankshaft CNC éilíonn tomhas córasach de cruinneas tríthoiseach, lamháltais gheoiméadracha, agus comhsheasmhacht próisis thar timthriallta meaisínithe iolracha. Comhcheanglaíonn an cur chuige lárnach iniúchadh ar an meaisín, fíorú CMM (Meaisín Tomhais Comhordanáidí), agus anailís ar rialú próisis staidrimh (SPC). Ba cheart go n-éireodh le grinder crankshaft CNC dea-chalabraithe roundness laistigh de ± 0.001 mm , caoinfhulaingt trastomhas laistigh ±0.002 mm , agus luach Cpk de 1.33 nó níos airde a mheas go bhfuil siad in ann táirgeadh.

Ní seiceáil aonuaire é an próiseas meastóireachta — is prótacal struchtúrtha é a chuimsíonn cáilíocht meaisín, cigireacht workpiece, agus anailís inniúlachta fadtéarmach.

Eochair-mhéadracht beachtais le haghaidh CNC Crankshaft Meilt

Sula ndéanfar aon tástáil, tá sé riachtanach a shainiú cad iad na paraiméadair atá i gceist le "cruinneas" le haghaidh grinder crankshaft. Bíonn tionchar díreach ag na méadrachtaí seo ar fheidhmíocht an innill agus ar shaolré na gcomhpháirteanna.

• Caoinfhulaingt Trastomhas Dialainne: Go hiondúil ±0.002–0.005 mm do chromáin ardfheidhmíochta.
• Timpeallacht (Ciorclánt): Ba chóir go mbeadh sé laistigh de 0.001-0.003 mm le haghaidh dialanna príomh agus bioráin.
• Sorcóireacht: Tomhaiseann sé barrchaolú agus diall bairille feadh fhad an dialann, de ghnáth ≤0.002 mm.
• Garnacht an Dromchla (Ra): Sprioc Ra ≤ 0.4 µm le haghaidh dromchlaí teagmhála imthacaí.
• Cruinneas Caith an Irisleabhar: Diall lárionad an bhioráin i gcoibhneas leis an bpríomh-ais, de ghnáth ≤0.005 mm.
• Suíomh Uathoibríoch na nDialann Bioráin: ríthábhachtach maidir le huainiú an innill; níor cheart go rachadh earráid uilleach thar ±0.05°.

Cruthaíonn na méadrachtaí seo an treoirphlean tomhais. Caithfidh aon phrótacal meastóireachta aghaidh a thabhairt ar gach ceann acu leis an ionstraim agus leis an modh iomchuí.

Cáilíocht Meaisín: An Túsphointe

Sula dtosaíonn meilt an phíosa oibre, ní mór an meaisín féin a fhíorú trí thástálacha cáilíochta geoiméadracha agus dinimiciúla. Socraíonn na tástálacha seo an féidir le struchtúr meicniúil an mheaisín tacú leis na lamháltais éilithe.

Tástálacha Cruinneas Geoiméadrach

Úsáid trasnamhéadar léasair nó barra beachtas liathróide le seiceáil:

• Díriú na ais trasnánach ceann roth meilte (X-ais): sprioc ≤ 0.002 mm / 300 mm
• Comhthreomhaireacht idir ais fhearsaid an rotha agus ais an chinn oibre/stoic tail: ≤ 0.003 mm/500 mm
• Rith an fhearsaid roth meilte: ≤ 0.001 mm
• Rith amach fearsaid ceann oibre: ≤ 0.002 mm

Measúnú ar Chobhsaíocht Theirmeach

Is foinse mór earráide tríthoiseach é sruth teirmeach i meilt CNC. Rith an meaisín ag teocht oibriúcháin ar a laghad 60-90 nóiméad sula nglacfar tomhais cruinneas. Tomhais an díláithriú teirmeach ag an fhearsaid mheilt ag baint úsáide as braiteoir capacitive ag eatraimh 15 nóiméad. Ba chóir go mbeadh meaisín cobhsaí ag taispeáint níos lú ná 0.003 mm de shreabhadh teirmeach tar éis téamh suas.

Tomhsaire Ar-Mhaisín: Rialú Beachtais Fíor-Ama

Nua-aimseartha grinder crankshaft CNCs córais tomhsaireachta in-phróiseas a chomhtháthú a thomhaiseann trastomhas an phíosa oibre go leanúnach le linn meilt. Is é an lúb aiseolais gníomhach seo an modh is dírí chun cruinneas tríthoiseach a rialú.

Chun éifeachtúlacht an tomhsaire ar an meaisín a mheas:

1. Meileann dialann tástála go trastomhas ainmniúil agus taifead an léamh tomhsaire ag spréach amach.
2. Bain an workpiece agus tomhas an iris chéanna le tomhas aeir calabraithe nó CMM.
3. Ríomh an difríocht idir an léamh ar an meaisín agus an tomhas as líne.
4. Déan é seo arís thar 10 gcuid as a chéile chun an earráid comhghaolmhaireachta tomhsaire a shuíomh.

Ba cheart go mbeadh comhghaol idir tomhsaire inphróisis a fheidhmíonn go maith agus torthaí CMM laistigh ±0.001 mm . Léiríonn diallais níos faide ná seo caitheamh tomhsaire, saincheisteanna gléasta, nó éilliú chuisnithe.

Cigireacht Iarphróisis le CMM agus Tástálaí Gile

Soláthraíonn tomhas lasmuigh den mheaisín na sonraí is oibiachtúla le haghaidh cruinneas meastóireachta. Tá dhá ionstraim fíor-riachtanach:

Meaisín Tomhais Comhordanáidí (CMM)

Gabhann cigireacht CMM trastomhas, sorcóireach, agus cruinneas caith. Maidir le meastóireacht ar chromáin, is fearr taiscéalaí scanta ná taiscéalaí truicear tadhaill mar bailíonn sé na céadta pointe in aghaidh an dialann, ag soláthar sonraí atá láidir go staitistiúil. Tomhais ar a laghad de 3 tras-alt in aghaidh an dialann (an dá cheann agus sa lár) ag baint úsáide as ar a laghad 36 pointe in aghaidh an trasghearrtha .

Cruinneas/Tástálaí Foirme

Soláthraíonn tástálaí cruinn cruinnis (cineál Taylor Hobson nó a choibhéis) taifeach i bhfad níos airde maidir le ciorclaíocht agus waviness dromchla ná CMM. Úsáideann sé fearsaid beachtais le neamhchinnteacht uilleach thíos 0.01 stua-soicind . Tá an ionstraim seo riachtanach chun na nithe seo a leanas a mheas:

• Earráid chruinneas in ISO 12181
• Lúbaireacht (earráidí armónacha corr-uimhreacha de bharr gléasta gan lár)
• Tonnúlacht (earráidí minicíochta lár-spásúla a bhaineann le comhrá rotha)

Tástáil Atriallta: An Tomhsaire T&T agus Cur Chuige SPC

Ní cuid mhaith amháin atá i gceist le hath-athráiteacht — baineann sé le aschur comhsheasmhach thar rith táirgeachta . Sainmhíníonn dhá mhodh struchtúrtha an cumas seo:

A-Atrialltacht agus In-atáirgtheacht Tomhsaire (Tomhsaire T&T)

Scarann an staidéar seo éagsúlacht an chórais tomhais ó éagsúlacht iarbhír na bpáirteanna. Nós Imeachta:

• Roghnaigh 10 ndialann cromáin a chuimsíonn an raon trastomhais ionchais.
• Bíodh 2-3 oibreoir an ceann acu 10 bpáirt a thomhas, 3 huaire an ceann, in ord randamach.
• Ríomh % GRR = (Athrú tomhsaireachta T&T / Athrú iomlán) × 100.

Critéir glactha: % GRR ≤ 10% ar fheabhas; tá 10-30% imeallach; tá gá le gníomh ceartaitheach os cionn 30% sula n-iontaoibhtear sonraí táirgthe.

Rialú Próisis Staidrimh (SPC) agus Cumas Próisis

Meileann íosmhéid de 25-30 cromán as a chéile faoi choinníollacha rialaithe agus taifead an trastomhas príomh-dialann do gach cuid. Breac na sonraí ar chairt rialaithe X-bharra agus R, ansin ríomh:

• Cp (Cumas Próisis): Scaipeann bearta i gcoibhneas le caoinfhulaingt. Sprioc CP ≥ 1.67.
• Cpk (Innéacs um Chumas Próisis): Cuntais le haghaidh lárnú próisis. Sprioc Cpk ≥ 1.33 le haghaidh táirgeadh caighdeánach; ≥ 1.67 le haghaidh dialanna criticiúla.
• Diall Caighdeánach (σ): Ba chóir go mbeadh sé faoi bhun 1/6 den lamháltas déthaobhach.

Achoimre Mheastóireachta: Méadracht agus Tairseacha Glactha

Foinsí Coitianta um Chaillteanas Beachtais agus Conas iad a Aithint

Nuair a thiteann torthaí meastóireachta lasmuigh de na tairseacha thuas, ní mór an bhunchúis a rianú go córasach. Na foinsí is coitianta de chruinneas díghrádaithe i grinder crankshaft CNCs cuir san áireamh:

• Éagothroime rothaí nó earráidí gléasta: Cúiseanna marcanna chatter infheicthe i próifílí roundness mar lobing ard-minicíocht. Réiteach: roth athchothromaithe agus athfheistigh le luaidhe níos míne.
• Caitheamh ceann oibre nó tailstock: Taispeáin suas mar rith amach méadaithe ar an workpiece rothlach. Inbhraite le táscaire dhiailiú cruinneas ag an srón fhearsaid.
• Fás teirmeach le linn ritheanna fada táirgeachta: Aitheanta trí shonraí CMM a threocht le himeacht ama — má shreabhann an trastomhas de réir a chéile i dtreo amháin, beidh gá le cúiteamh teirmeach nó le timthriall téamh suas.
• Neamhréireacht daingneáin nó clampála: Torthaí ar éagsúlacht páirt-go-páirt i cruinneas caith. Seiceáil le fórsa clampála comhsheasmhach ag baint úsáide as eochair chasmhóiminte agus tomhas arís.
• Earráid idirshuímh rialtóir CNC: Léirítear mar earráidí suímh uilleacha i ndialanna bioráin. Fíoraigh trí thaifeach an ionchódóra C-ais agus socruithe cúitimh backlash a sheiceáil.

Sceideal Athluachála Tréimhsiúil a bhunú

Ní leor cáilíocht aonuaire le haghaidh dearbhú táirgeachta fadtéarmach. Ba cheart go leanfadh meastóireacht bheachtais sceideal sraitheach:

• Gach athrú táirgeachta: Fíoraigh comhghaolmhéadair in-phróiseas ag baint úsáide as máistirfháinne tagartha. Seiceáil an chéad chuid agus an chuid dheireanach den rith le CMM.
• Seachtainiúil: Rith sampla 10 gcuid SPC agus athríomh Cpk. Iniúchadh a dhéanamh ar riocht an rotha agus ar chaitheamh uirlisí gléasta.
• go míosúil: Déan iniúchadh cruinn geoiméadrach iomlán ag baint úsáide as interferometer léasair agus tástáil barra liathróid.
• Go bliantúil nó tar éis cothabháil mhór: Athcháiliú meaisín iomlán lena n-áirítear cobhsaíocht theirmeach, rith amach fearsaid, agus staidéar T&T Tomhsaire.

Ligeann anailís treochtaí ó na seiceálacha tréimhsiúla seo cothabháil réamhghníomhach a dhéanamh sula laghdaítear beachtas faoi bhun na sonraíochta — ag laghdú rátaí fuíoll agus aga neamhfhónaimh neamhphleanáilte go suntasach.
