Meaisín Meilt Sorcóireach CNC: Cineálacha, Sonraíochtaí agus Treoir Cheannach

Cad é a Meaisín Meilt Sorcóireach CNC

Is uirlis gearrtha miotail é meaisín meilt sorcóireach CNC a chuireann sraith tanaí ábhar as an dromchla seachtrach nó inmheánach de phíosa oibre babhta ag baint úsáide as roth scríobach rothlach, agus an chuid féin ag casadh idir ionaid nó i chuck. Seasann na litreacha CNC do rialú uimhriúil ríomhaire, rud a chiallaíonn go bogann an ceann rotha, an tábla oibre, agus an ais infeed faoi threoracha an chláir seachas rothaí láimhe. Is é an toradh ná seafta, sorcóir, bioráin nó fearsaid le lamháltas trastomhais a fhéadfaidh leibhéil miocrón aondigite a bhaint amach agus bailchríoch dromchla i bhfad níos mín ná mar is féidir le casadh nó muilleoireacht a tháirgeadh ina n-aonar.

I dtéarmaí praiticiúla, is é an meaisín seo an stáisiún críochnú a thagann tar éis casadh nó cruaite. Déantar seafta a garbhú ar an deil ar dtús, ansin cóireáilte le teas chun a chruas a ardú, agus ar deireadh seoltar chuig an Meaisín meilt sorcóireach CNC chun an trastomhas agus cruinnis a thabhairt ar ais laistigh de na huimhreacha daingean a éilíonn líníocht. Tá irisí crankshaft feithicleach, slata sorcóra hiodrálacha, fearsaidí uirlisí meaisín, agus suíocháin imthacaí ag obair beagnach gach uair toisc nach féidir le casadh amháin an cruinneas nó an críochnú dromchla a theastaíonn ó na codanna seo a sheasamh nuair a bhíonn siad cruaite.

Mar a Oibríonn an Próiseas Meilt Laistigh den Mheaisín

Ritheann ceithre ghluaisne ag an am céanna nuair a thosaíonn timthriall, agus le tuiscint dóibh míníonn sé cén fáth gur féidir leis an meaisín lamháltais fíneáil den sórt sin a sheasamh.

De ghnáth leanann pas críochnaithe pas garbh ag ráta infeed níos troime, ansin céim spréach amach ina ndéanann an roth roinnt pasanna ag nialas infeed breise chun ligean don inneall éirí as a shocrú agus chun aon stoc atá fágtha a bhaint. Scríobhtar an seicheamhú seo uair amháin sa chlár CNC agus arís agus arís eile ar gach cuid, agus is é sin an fáth go bhfanann baisceanna meilt de sheafta comhionanna i bhfad níos comhsheasmhaí ná páirteanna a mheaisínítear de láimh.

Príomh-Chomhpháirteanna Struchtúracha agus Cén Fáth a bhfuil Tábhacht leo

Socraíonn cúig fhochóras cé chomh cruinn agus cé chomh buan agus a bheidh meaisín meilt thar na blianta táirgthe. Ba cheart do cheannaitheoir atá ag déanamh comparáide idir meaisíní breathnú ar gach ceann ar leithligh seachas meaisín a mheas de réir a chlib praghais amháin.

Réitigh Leaba agus Bonn

Is struchtúr iarann ​​teilgthe aon phíosa é an leaba atá ag dul in aois agus faoiseamh ó strus roimh an meaisínithe deiridh, agus mar sin ní bhíonn sé dlúth mar go n-ionsúnn sé fórsaí gearrtha agus luascáin teochta ceardlainne thar na blianta úsáide. Déanann réitigh níos troime, dea-iomaireach tais ar chreathadh níos fearr, agus is é an creathadh an namhaid aonair is mó de chríochnú dromchla fíneáil.

Fearsaid Cheann Rothaí

Iompraíonn an fhearsaid an roth meilt agus is féidir imthacaí rollta nó imthacaí scannáin ola hidrodinimiciúla agus hidreastatacha a úsáid. Ritheann fearsaidí scannáin ola níos fuaire faoi ghearradh trom marthanach agus coinníonn siad cruinneas rothlach níos faide, agus is é sin an fáth a luann na múnlaí cruinneas níos airde sa tábla comparáide thíos luas roth treisithe de 45 méadar in aghaidh an tsoicind ar rogha fhearsaid brú dinimiciúil agus statach.

Treoirbhealaí Líneacha agus Scriúnna Liathróid

Baineann treoracha líneacha beachta atá péireáilte le scriúnna liathróid réamhluchtaithe tiomáinte ag mótair servo luach absalóideach an backlash a bhí ag cur isteach ar dhearaí bealaí sleamhnáin níos sine, rud a thugann íoschéim infeed in-ríomhchláraithe de thart ar 0.001mm ar na meaisíní dá dtagraítear san Airteagal seo.

Headstock agus Tailstock

Cuireann airde an ionaid teorainn dhíreach ar an trastomhas is mó ar féidir le fearsaid rothlú air gan an leaba a bhualadh, agus is é sin an fáth a luann monaróirí airde an ionaid mar chroífhigiúr seachas mar iar-smaoineamh. Bíonn brú lár seasta i bhfeidhm ar chuilc an stoic earr agus mar sin ní bhíonn seafta fada caol ag comhrá ná ag lúbadh faoi fhórsa meilt.

Bogearraí rialaithe agus comhrá CNC

Ligeann comhéadan meilt chomhráiteach d'oibreoir sprioc-trastomhas, fad, agus méid a bhaint stoic a chur isteach ar líonadh an scáileáin bhána seachas cód G a scríobh de láimh, rud a ghiorrú am socraithe do shiopaí a ritheann go leor mbaisceanna beaga éagsúla seachas cuid athuair amháin ar feadh míonna ag an am.

Comparáid Sonraíochta Sraith MK agus MAK

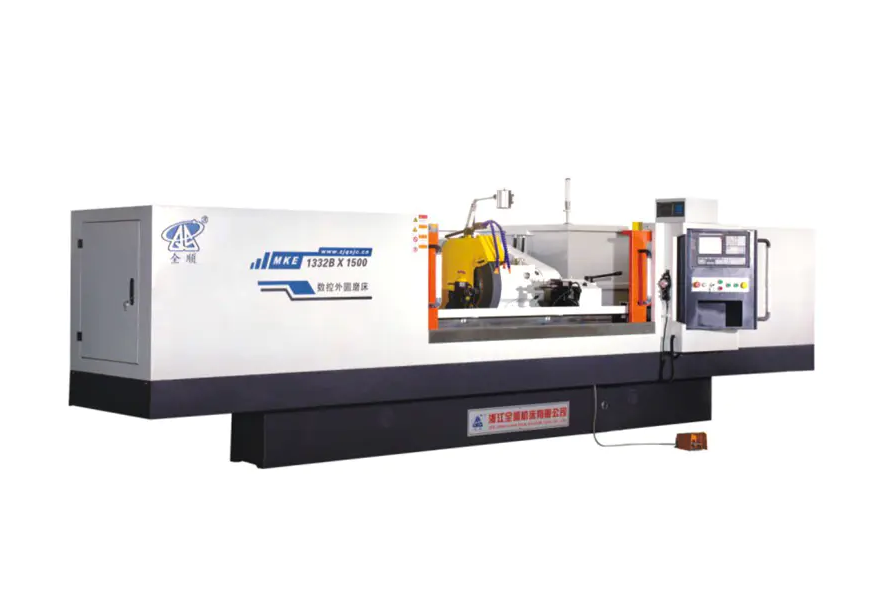

Léiríonn an tábla thíos seacht gcumraíocht choiteann ó líne táirge sraith MK agus MAK atá ag obair ionas gur féidir na huimhreacha a chur i gcomparáid taobh le taobh seachas bileog sonraí amháin a léamh ag an am céanna. Is paraiméadair theicniúla luaite ag an monaróir iad na figiúirí go léir do gach samhail.

Suíonn luas forimeallach roth ag 38 méadar in aghaidh an tsoicind trasna an raon iomlán , ag ardú go 45 méadar in aghaidh an tsoicind nuair a bhíonn fearsaid brú dinimiciúil agus statach feistithe, agus scálaí meáchain workpiece uasta ó 50kg ar an tsraith H dlúth suas go dtí 1000kg ar an MK1350B. Is é an tábla seo a léamh taobh leis an líníocht pháirteach os do chomhair an bealach is tapúla chun samhail a ghearrliostú, ós rud é go n-rialaítear an raon trastomhais agus fad idir lárionaid na roghanna is mó sula dtagann cumhacht nó cineál fearsaid isteach sa chinneadh.

Múnla a Mheaitseáil le Do Mhéid Saothar agus Toirt Baisc

Laghdaíonn trí cheist líne shamhail de sheacht gcinn go rogha réadúil nó dhó sula n-iarrtar luachan choíche.

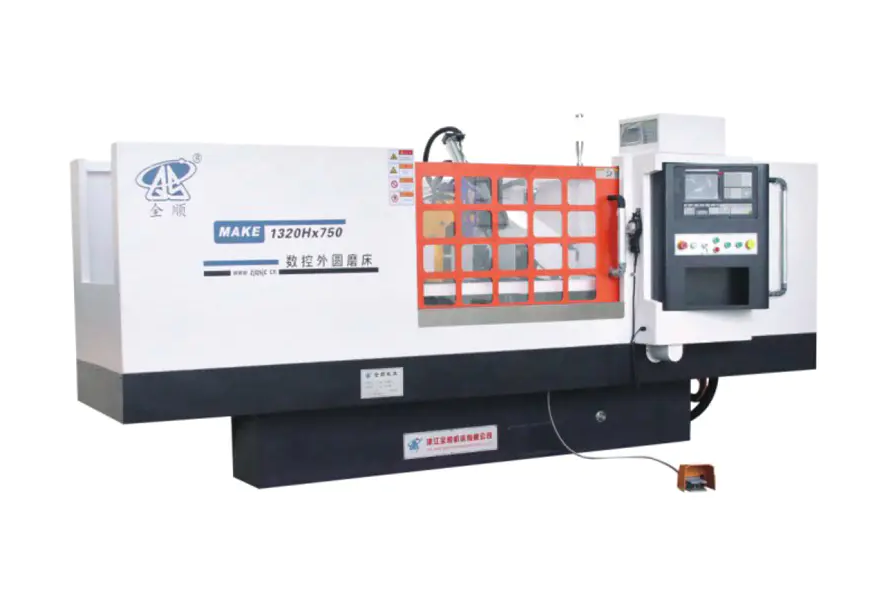

1. Cad é an trastomhas is mó agus an fad is faide sa teaghlach páirt. Tá siopa ag meilt bioráin bheaga agus seaftaí gearra faoi thrastomhas 200mm agus fad 800mm oiriúnach go compordach ar an MK1320H, MKE1320H, MAK1320H, nó MAKE1320H, agus seaftaí suas le 320mm trastomhas agus 3000mm fada glaoch ar an MK1332B nó MKE132mm trastomhas cur chuige, agus MKE132mm ar bith cur chuige. Tá an MK1350B ag teastáil ó 4000mm ar fad.
2. Cé chomh trom is atá an chuid aonair is troime. Rianaíonn airde an ionaid agus cumas ualaigh iompair araon meáchan an phíosa oibre, mar sin níl aon ghnó á luchtú ag seafta cromáin 900kg ar mheaisín rátáilte 150kg, fiú dá n-oirfeadh an trastomhas go teicniúil.
3. An bhfuil baint stoc éadrom agus athchleachtach, nó trom agus neamh-chomhsheasmhach. Baineann bearnaí brionnaithe nó teilgthe le stoc míchothrom leas as an mótarchumhacht bhreise agus an trastomhas roth níos mó den MK1332B agus MK1350B, agus ritheann stoc barra réamhiompaithe le liúntas beag fiú meilt go héifeachtach ar na meaisíní sraith H cumhachta níos ísle.

Riail shimplí a úsáideann go leor pleanálaithe siopa ná an meaisín a mhéid a mhéid is mó a bhfuiltear ag súil leis sna trí nó cúig bliana amach romhainn seachas an chuid atá os comhair an lae inniu amháin, ós rud é go bhfuil meaisín meilt ina shócmhainn shaol seirbhíse fada agus is annamh a bhíonn an t-uasghrádú ar airde lárionad nó fad leaba níos déanaí.

Tionnscail agus Codanna a Bhfuil Ag brath ar an Trealamh Seo

Léiríonn meilt sorcóireach áit ar bith áit a gcaithfidh cuid bhabhta maité le cuid bhabhta eile feadh oiriúnach lamháltais daingean, agus mar sin téann an liosta iarratais i bhfad níos faide ná aon tionscal amháin.

Is é obair rolla fada agus sorcóra, mar rollóirí priontála nó seafta tiomáint teicstíle, go díreach an chatagóir a bhrúlann siopaí i dtreo na roghanna leaba níos faide sa raon MK1332B agus MK1350B, ós rud é gurb é fad leaba idir ionaid seachas trastomhas an tsonraíocht teorannaithe do na codanna seo de ghnáth.

Roghnú Roth Meilt agus Paraiméadair Gearrtha

Bíonn tionchar ag rogha rotha ar chríochnú an dromchla agus ar an am rothaíochta chomh mór agus a dhéanann an meaisín féin, agus mar sin tá sé chomh tábhachtach an scríobach ceart a phéireáil leis an ráta infeed ceart agus an tsamhail cheart a phiocadh.

Cineál Scríobach de réir Ábhar

• Oireann rothaí ocsaíd alúmanaim cruach carbóin agus seaftaí cruach cóimhiotail, a chlúdaíonn formhór mór na hoibre meilt innealtóireachta feithicleach agus ginearálta.
• Oireann rothaí nítríde bórón ciúbach do chruach chruaite os cionn 55 HRC agus coinníonn siad a gcruth i bhfad níos faide ná an gnáth-scríobach ar ath-rith táirgeachta.
• Oireann rothaí cairbíde sileacain d'iarann ​​teilgthe, cré-umha, agus ábhair neamhfheiriúla nó brittle eile ina mbeadh ocsaíd alúmanaim ag glónrú go tapa.

Paraiméadair Ghearrtha tipiciúla

Baineann pas meilt garbh go coitianta 0.02mm go 0.05mm de stoc gathacha in aghaidh an phas ag luas tábla a oireann do leithead an roth, agus pas críochnaithe ag 0.005mm go 0.01mm in aghaidh an phas ina dhiaidh sin, agus céim spréach amach de dhá nó ceithre pas le nialas infeed breise. Ní mór sreabhadh an chuisnithe, sreabhán meilt intuaslagtha in uisce de ghnáth, an crios teagmhála roth agus cuid a bhaint amach go leanúnach, toisc gurb é an t-ardú teasa sa limistéar teagmhála beag seo is cúis le sruthán meilt agus strus iarmharach sa chuid críochnaithe.

Cúram Laethúil agus Cothabháil Choisctheach

Coinníonn nósanna comhsheasmhacha laethúla meaisín meilt a chruinneas rátáilte a choinneáil ar feadh blianta fada seachas a bheith ag imeacht ó chaoinfhulaingt laistigh de mhí.

Ní mór aird ar leith a thabhairt ar riocht an chuisnithe, ós rud é gurb é fuaraitheoir salach nó ídithe an bhunchúis is coitianta le drochbhailchríochnú an dromchla agus caitheamh roimh am an rotha, ach is é an t-ábhar singil is saoire ar an liosta seo freisin é a shocrú.

Lochtanna Meilt Coitianta agus Ceartúcháin Praiticiúla

Costas, Aschur, agus Tréimhse Aisíocaíochta á Meas

Níl sa phraghas ceannaigh ach cuid amháin den phictiúr costais úinéireachta. Meáíonn meastóireacht réadúil ceithre thoisc ar a laghad le chéile.

• Am rothaíochta in aghaidh na coda , atá ag brath ar luas roth, méid céim infeed, agus cé mhéad den phróiseas atá uathoibrithe i gcomparáid le luchtú de láimh.
• Tomhaltas cumhachta , i gcás ina dtugann an chumhacht iomlán mótair sa tábla sonraíochta pointe tosaigh chun costas leictreachais in aghaidh an tsift a mheas.
• Ábhair inchaite roth agus chuisnithe , a scála le trastomhas an rotha agus cé chomh ionsaitheach a bhaineann pasanna garbha as an stoc.
• Draimh agus ráta athoibrithe , a bhfuil claonadh ag córas infeed CNC in-athdhéanta a ísliú i gcomparáid le meilt láimhe, ag feabhsú go díreach tréchur éifeachtach.

Is iondúil go n-aisghabhann siopaí a ritheann meascán cúng de pháirteanna ar líon ard an costas meaisín is tapúla trí ghnóthachain am timthriall, agus gnóthaíonn siopaí a ritheann go leor baisceanna beaga éagsúla costas go príomha trí am socraithe laghdaithe ó ríomhchlárú comhráite agus níos lú páirteanna briste le linn socrú an chéad earra.

Ceisteanna Coitianta

Cén chaoinfhulaingt is féidir le meaisín meilt sorcóireach CNC a bhaint amach.

Tá lamháltais trastomhais idir 0.005mm agus 0.02mm i ngnáththáirgeadh ag formhór na meilte sorcóireacha CNC tionsclaíocha, agus is féidir le meaisíní atá feistithe le fearsaidí brú dinimiciúla agus statacha in éineacht le tomhsaire próisis atrialltacht miocrón aondigite a bhaint amach ar imthacaí criticiúla nó ar obair fhearsaid.

Cad é an difríocht idir ainmniú samhail MK agus MAK.

Laistigh den teaghlach táirge seo, seasann an réimír MK an chumraíocht chaighdeánach meilt sorcóireach CNC agus seasann an réimír MAK cumraíocht dhlúth a tógadh le haghaidh seaftaí trastomhas níos giorra, níos lú, agus léiríonn E breise sa chód múnla mar MKE nó MAKE rogha rialaithe nó tiomána feabhsaithe ar an mbonn meaisín céanna sin.

Cé chomh minic ba chóir an roth meilt a ghléasadh.

Braitheann minicíocht gléasta ar chruas an ábhair agus ar an ráta bainte stoic, ach is pointe tosaigh praiticiúil don chuid is mó d’obair chruach gléasadh roimh gach pas críochnaithe ar thrastomhais chriticiúla agus uair amháin ar a laghad in aghaidh an tsift le haghaidh rití táirgthe ginearálta, ag coigeartú níos luaithe má athraíonn an fhuaim bailchríoch dromchla nó timthriall go suntasach.

An féidir le meaisín amháin seaftaí gearra agus fada araon a mheilt.

Sea, ar choinníoll go dtagann an fad idir ionaid laistigh den rátáil leaba meaisín, agus is é sin an fáth a thairgtear samhlacha mar an MK1332B i gcúig fhaid éagsúla leaba ó 500mm suas go 3000mm ar an meaisín bonn céanna, rud a ligeann do shiopa fad leaba a mheaitseáil lena raon páirte tipiciúil gan íoc as taisteal gan úsáid.

Cad iad na teorainneacha meáchain workpiece a bhaineann le samhlacha níos lú.

Tá an tsraith dhlúth 1320H clúdaithe sa tábla comparáide rátáilte le haghaidh uasmheáchan workpiece de 50kg, agus tá an lár-raon MK1332B agus MKE1332B céim suas go dtí 150kg, agus an MK1350B níos mó rátáil do chodanna suas go dtí 1000kg, mar sin cosnaíonn meáchan na coda a mheaitseáil leis an múnla ceart cruinneas an ionaid agus an saol imthacaí.

An gciallaíonn luas forimeallach roth níos airde i gcónaí am timthriall níos tapúla.

Ní go díreach. Feabhsaíonn luas forimeallach níos airde mar an rogha 45 méadar in aghaidh an tsoicind atá ar fáil le fearsaid brú dinimiciúil agus statach go príomha comhsheasmhacht bailchríoch an dromchla agus saol an roth ag ráta áirithe bainte stoic, agus braitheann an t-am timthriall iarbhír freisin ar chéim infeed, luas trasnaithe tábla, agus cé mhéad stoc a bhaintear as an pas garbh.
